Соединение металлопластиковых труб

Сферы применения металлопластиковых элементов

Полимерные трубы с прослойкой, придающей более высокую жесткость, используются в ряде случаев:

• система отопления;
• монтаж водопровода для транспортировки горячих и холодных жидкостей;
• прокладка канализации;
• обустройство теплого пола;
• монтаж электропроводки (трубы используются для защиты кабеля);
• газоснабжение;
• транспортировка агрессивных сред;
• система полива;
• монтаж магистралей, по которым будет проходить сжатый воздух.

Запрещено использовать металлопластиковые изделия при обустройстве трубопровода на объектах с повышенной пожарной опасностью (категория Г), с целью монтажа систем отопления, действующих посредством элеваторных узлов.

Правила обжима

Несмотря на всю простоту установки обжимных фитингов, существует несколько тонкостей, которые нужно обязательно учитывать во время работы. Пресс-клещи имеют набор вкладышей разных размеров. Вкладыш для обжима выбирается по калибру (диаметру) трубы. При условии правильного выбора вкладыша-позиционера после обжима получаются две одинаковые кольцевые полосы. Несоответствующий калибру трубы вкладыш не позволит выполнить правильное обжатие, вследствие чего стык будет негерметичным.

Обжим муфты пресс — фитинга

Муфту можно обжимать только один раз. Повторное обжатие запрещается. Если в ходе работы фитинг был установлен неправильно, его придется полностью демонтировать и устанавливать новый.

Конструкция обжимных соединительных элементов разных производителей может немного различаться. Основное различие состоит в установке обжимной муфты. В некоторых моделях она изначально закрепляется на фитинге. Установка таких комплектующих производится немного в иной последовательности, так как нет необходимости устанавливать гильзу на конец трубы. Сразу после калибровки труба насаживается на штуцер и проводится процесс обжатия.

Общие особенности двух приведенных вариантов

Рассмотренные методы соединения подходят для труб, предназначенных для водопровода. Для канализации в качестве соединяющего элемента выступают гофры разного диаметра. Стандартные и самые распространенные их размеры – ?40, 50 и 110 мм. Они подходят для самотечных систем, в них практически отсутствует давление. Гофру применяют на пластиковых, металлических и чугунных трубах.

Герметизацию стыковки труб можно производить резиновыми уплотнителями. Если подходящих нет в продаже, их можно изготовить самостоятельно. Следует только найти подходящий материал, а он может быть буквально «под ногами» – отличным вариантом является старый резиновый коврик из машины. Из него можно вырезать нужный уплотнитель в виде узкой ленты. С помощью отвертки с тупым наконечником ее закладывают в полученное соединение. После запуска воды, если будет обнаружена протечка, можно проложить еще один уплотнитель.

Исключено обеспечение герметизации цементным раствором или чеканкой Закладка этих материалов может привести к деформации пластиковой трубы.

При рассмотрении соединения пластиковой и металлической трубы стоит отдельно отметить медные и цинковые их разновидности. Они встречаются очень редко, но все же применяются. Для их стыковки нужно приобрести специальные фитинги. Они идут в виде переходников – одна его сторона соединяется с медной трубой, а другая с пластиковой.

Подсоединение линии из металлопластика к радиаторам

Для подсоединения линии из пластика к радиатору используются фитинги и переходники. Выполняется подсоединение по нескольким схемам:

• Если магистраль проложена в полу, то используется схема «снизу-вниз». Поскольку узел подсоединения имеет вентили и терморегуляторы, то необходимо запастись специальными переходниками, которые фиксируют все места соединения.
• С боковым подсоединением к радиатору используются переходники и тройники из латуни, хрома с метрической резьбой.
• Процесс подсоединения к выходу из пола осуществляется телескопическим соединителем. Сложность работы в «разбежке» фронтальных труб.
• Без поворотных колен не осуществить угловое соединение схемы «по диагонали».

Ликвидация течи возле фитингов

Как правило, течи в металлопластиковых трубах появляются из-за неполадок с соединительными приспособлениями, а именно – с фитингами. Чтобы устранить протекание воды, иногда достаточно закрутить гайку плотнее, так как компрессионным фитингам свойственно ослаблять с течением времени прочность соединения (частота – 1 раз в 2-3 года).

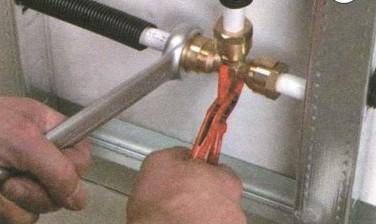

Периодически гайки необходимо подтягивать

Если после этого вода продолжает подтекать, нужно выполнить основательную ревизию системы. Для этого слейте воду из трубопровода и действуйте согласно инструкции:

1. проверьте уплотнительное резиновое кольцо, вставленное между штуцером и корпусом фитинга, на наличие повреждений;
2. оцените степень износа резиновых прокладок на штуцере;
3. осмотрите, насколько срез трубы выполнен ровно.

Схема размещения обжимного кольца в фитинге

После устранения проблемы соберите трубопровод, обрабатывая стыки силиконовой смазкой и обматывая резьбу уплотнительным материалом (например, ФУМ-лентой).

Устранение течи в трубопроводах, монтированных с применением пресс-фитингов

При использовании прессовых фитингов из латуни для сборки металлопластиковых трубопроводов необходим разводной ключ. Монтаж данного соединения предполагает закручивание гаек с небольшим усилием до определенного момента.

Иногда гайки оказываются закручены чересчур сильно, что приводит к образованию дефектов мягкого кольца, расположенного внутри пресс-фитинга, и, как следствие, к возникновению протечек.

Если у Вас произошло именно это, ремонт металлопластиковых труб своими руками производится так:

Схема пресс-фитинга

1. демонтируйте протекающее соединение: открутите колпачковую гайку, достаньте торец трубы из фитинга;
2. извлеките старое мягкое кольцо из фитинга с помощью ножовки, срез трубы обработайте мелкозернистой шлифовальной сеткой (можно взять обычную проволочную губку), оденьте новое кольцо на трубу;
3. произведите обратную сборку соединения; закрутите колпачковую гайку, расположенную на корпусе соединительного приспособления, гаечным ключом, совершив один полный оборот;
4. проконтролируйте гидроизоляцию стыка – если течь не устранена, подтяните гайку ключом еще на 1/4 оборота.

Схемы разводок для санузла и ванной

При сантехнических работах, проводимых в ванных комнатах и туалетах, могут применяться три схемы разводок металлопластиковых труб. Для частных домов наиболее рациональным является использование коллектора.

Эффективная коллекторная система

Надежный и практичный вариант, предполагающий подключение каждого объекта к центральной трубе через подводящую пару. Это позволяет крану регулировать или отключать водоподачу к каждому конкретному сантехустройству.

При последовательной разводке каждое сантехническое устройство имеет свой запорный кран. Все детали помещаются в едином месте — коллекторе

Все регулирующие приборы располагаются в компактном коллекторе, который помещается в специально отведенном для них пространстве (шкафу).

Подводящие трубы, имеющие минимум соединений, не требуют особого контроля, что позволяет производить прокладку скрытым способом. Недостатком этого варианта является достаточно высокая стоимость, поскольку для каждого подключения потребуется приобрести особый запорный кран.  Поскольку такая система достаточно сложная, работы необходимо производить аккуратно и тщательно.

На схеме коллекторной разводки видно, что отдельные элементы сантехники подсоединяются к центральной трубе. Это позволяет точнее регулировать подачу воды

Важное преимущество: в случае выхода из строя отдельного предмета (стиральной машины, смесителя) нет необходимости полностью отключать ванную от водоснабжения — достаточно просто выключить необходимый запорный кран

Последовательная система подсоединений

Такой вариант предполагает подключение каждого сантехпредмета к магистральной трубе при помощи отдельного тройника. Он больше подойдет для ванных с минимальным количеством объектов (стиральная машина, общий смеситель).

Последовательную разводку, схематично изображенную на рисунке, рекомендуется применять для помещений с небольшим количеством объектов, которые поочередно подсоединяются к трубам при помощи тройников

Последовательную схему можно реализовывать уже после завершения в комнате отделочных работ, применяя открытую систему укладки. Процесс сборки достаточно прост: труба прокладывается от одного предмета к другому, одновременно из тройника выводится подводящий элемент.

Этот вариант требует минимальных финансовых затрат. Следует учесть, что при большом количестве точек забора жидкости напора может не хватить, и система будет функционировать с затруднением или даже совсем выйдет из строя.

Система разводки с проходными розетками

Подсоединение сантехнических устройств происходит аналогично последовательному, но вместо тройников используются розетки. Эта схема обычно применяется лишь в индивидуальных домах, поскольку она требует прокладки труб большой длины, а также установки дополнительного насоса, который поможет обеспечить нужный напор воды.

При выполнении соединительных работах с металлопластиковыми трубами следует учесть несколько важных нюансов:

При разработке конструкции желательно предусмотреть минимум соединений.
Важно применять трубу и соединительные муфты, сделанные из одного и того же материала.
Для трубопровода лучше использовать теплоизоляцию, позволяющую предотвратить оседание конденсата.
Необходимо предусмотреть свободный доступ к приборам учета, фильтрам, разъемным соединениям.

Соблюдение правил позволит создать надежную систему, способную прослужить много лет.

Способы соединения металлопластиковых и полипропиленовых труб

Двухсторонняя муфта

Самым простым, дешевым и надежным соединением металлопластиковой и полипропиленовой трубы является использование двусторонних полиэтиленовых муфт. Правда, применение такого способа ограничено по температуре – допускается не выше 50 градусов, поэтому соединять муфтами можно только водопроводные трубы холодной воды. Есть еще одно ограничение. Данный тип монтажа осуществим в более-менее свободном пространстве, поскольку надо учесть размеры деталей и посадочную длину концевика.

Муфта представляет собой цилиндр, на концах которого есть резьба. При монтаже концы труб нужно вставить в муфту и затянуть гайками. Для уплотнения в комплекте с муфтой поставляются резиновые прокладки.

Также можно использовать штатные фитинги для каждой трубы или фланцевое соединение.

Монтаж муфтового соединения

Чтобы соединить две трубы муфтовым (резьбовым) фитингом, понадобятся два разводных ключа. Чтобы соединение было герметичным, используют паклю и силиконовый герметик (вместо него можно взять монтажную пасту). Кроме этого, понадобится еще одна разборная деталь – так называемая американка.

Непосредственно при монтаже сначала нужно разобрать на две детали американку. На ту ее часть, где есть резьба, наматывается пакля и промазывается силиконом. Эта деталь вставляется в трубный фитинг с внутренней резьбой и закручивается ключом. Далее – аналогичная процедура, но пакля и герметик наносятся на трубный фитинг с внешней резьбой, на которую накручивается вторая часть американки.

Последний этап – соединение этих двух частей. Скрутить их можно и руками. Соединение должно получиться крепким, но одновременно надо не пережать уплотнительное резиновое кольцо, иначе оно повредится.

Фланцевые соединения

Для труб, диаметр которых превышает 40 мм, рекомендуется использовать фланцевые соединения. Но нужно внимательно подбирать комплектующие, так как для разных систем они разные, а конкретно для металлопластика фланцы не производятся, поэтому нужно к концевому фитингу подбирать фланец подходящего к внутренней резьбе диаметра.

Для полипропиленовых труб производятся штатные фланцы. При монтаже их просто припаивают к трубе. Также понадобится пакля – ее прокладывают в соединение между фланцем и фитингом, а потом последний монтируют на трубопровод.

Виды соединения металлопластиковой трубы между собой

Для стыковки металлопластиковых труб существует несколько видов фитинга. Стыковочные элементы позволяют выполнять соединение трубопровода на прямых участках, и на углах 45 и 90 градусов. При помощи уголков появляется возможно проложить металлопластиковы водопровод нужным углом. Также существуют соединительные тройники.

Для монтажа системы из металлопластика понадобятся:

• Труборез или ножовка по металлу;
• Калибратор – инструмент для возвращения изделию круглого сечения, деформированного в процессе отрезки, исходной формы;
• Инструмент для снятия фасок, некоторые виды калибраторов могут выполнять и функцию снятия фасок (можно воспользоваться обыкновенным ножом).

Соединитель компрессионный

Компрессионный фитинг – это соединительный элемент для труб из металлопластика, состоящий из штуцера, кольца и гайки.

Гайка и разжимное кольцо одеваются на трубу, далее в неё вставляться штуцер, после затягиваем узел.

Способ соединения труб при помощи компрессионного фитинга прост и подходит для многократного использования. Отрицательная сторона такой стыковки – это длительный процесс монтажа водопровода. Применение соединителей данного типа не дает стопроцентной гарантии от протечек.

Соединитель пресс-фитинг

Перед применением пресс-фитинга необходимо визуально проверить, что прокладки и уплотнительные кольца на месте. Для стыковки частей трубопровода с помощью цангового фитинга требуется наличие специальных обжимных клещей. Они бывают как ручными, так и электрическими, в комплекте с клещами идут насадки, диаметры которых соответствуют стандартным диаметрам металлопластиковых элементов.

Чтобы соединить два отрезка, необходимо вставить их пресс-шайбу до упора, убедиться, что их концы видны в окошке гильзы. Если изделие по диаметру не плотно или не равномерно прилегает к обжимной пресс-шайбе, то следует повторно отрезать его край. Отмерять длину участка необходимо с учетом запаса, вставляемого в шайбу.

Затем необходимо установить в клещи насадку, соответствующую диаметру изделия, зажать пресс-шайбу в клещи и однократным усилием сжать их. Повторное нажатие не допускается. Применение электрических пресс-клещей значительно облегчает процесс обжимки.

Соединения, сделанные при помощи пресс-фитинга допускается размещать под полом и в стенах. Такой способ стыковки гарантирует отсутствие протечек в течение 50 лет. Минусом использования цанговых фитинов является необходимость применения специального инструмента. Следует учитывать, что такое соединение является неразборным и повторно использовать фитинг невозможно.

Соединение пуш-фитингом

Пуш-фитинги являются натболее дорогим и самым сложным по конструкции соединительным элементом. Но стыковка участков трубопровода при помощи пуш-фитингов не требует никакого инструмента и особых знаний.

Подготовленные отрезки, которые необходимо состыковать, до упора вставляют в фитинг таким образом, чтобы их концы были видны в смотровых прорезях на корпусе. Таким способом собирают всю систему и включают подачу воды.

Под действием напора воды клинья на обжимных кольцах внутри фитингов намертво заклиниваются и не дают стыкованным участкам расцепиться. Пуш-фитинги сконструированы таким образом, что при соблюдении всех правил монтажа, соединения получаются настолько плотными и надежными, что протечки просто невозможны. Поэтому участок с пуш-фитингом можно размещать скрытно. После монтажа пуш-фитинга необходима выдержка длительностью не менее 3 часов.

Критерии выбора обжимных фитингов

Для того, чтобы купить обжимные фитинги для металлопластиковых труб, следует идти в специализированный магазин

Приобретая подобные детали обязательно нужно обращать внимание на наличие сертификата качества

В этом документе должны быть отражены следующие параметры:

1. Гарантийные обязательства фирмы-изготовителя.
2. Максимальные давление и температура, на которые рассчитаны соединители.
3. Материал и масса изделия.

Маркировка устройства должна быть четко различимой. Изделие следует проверять на вес. Если деталь слишком легкая, значит вместо латуни или стали был использован другой сплав, в основном на основе алюминия.

Обязательно проверяйте отзывы на продукцию в интернете. Очень часто производители используют более дешевое сырье, тем самым уменьшая себестоимость изделий, но при этом ухудшается качество продукции. Для получения надежного трубопровода не нужно стремиться к чрезмерной экономии и всегда помнить, что высококачественная продукция не может иметь низкую стоимость.

На практике давно проверено, что трубные изделия из металлопластика и сборочные элементы должны быть от одного и того же производителя. Причины тому веские. Трубы и фитинги от разных изготовителей могут отличаться размерами буквально на миллиметр. Этого вполне достаточно, чтобы снизилась надежность соединения.

Общего для всех производителей стандарта на форму и размеры сборочных элементов не существует. Каждая фирма имеет свои параметры для трубных изделий и сборочных устройств.

Посмотрите видеоролик о том, как выбрать фитинг.

Применение натяжных фитингов

Натяжное соединение труб металлопластиковых отличается максимальной надежностью и долговечностью, поэтому соединения, выполненные данным способом, можно делать скрытыми.

Суть метода заключается в следующем. Металлическая муфта плотно надвигается на тот участок, где в трубу заведен штуцер. Благодаря хорошему контакту образуется весьма надежное соединение. Это также неразборный вариант. Для работы потребуется специальный инструмент — гидравлический или ручной пресс.

На трубу надевается надвижная муфта.

Торец отрезанной трубы необходимо расширить при помощи эспандера или термофена. В трубу вставляется штуцер. При помощи пресса производится надвигание муфты на расширенную часть соединения. Выполняется так называемая напрессовка муфты. Полученное соединение является неразборным, но очень надежным.

Мы рассмотрели все способы соединения между собой труб из металлопластика. Выбирать подходящий способ нужно в зависимости от расположения водопроводной системы, необходимости скрытого монтажа, наличия специального инструмента, возможности самостоятельно устранить появившиеся протечки, наличии опыта подобной работы.

Ремонт ровного участка трубопровода

Если протекает металлопластиковая труба (пластиковая, полипропиленовая и так далее) на ровном участке, то устранить течь можно одним из следующих способов:

использовать зажимной хомут. Это специальное приспособление, оборудованное резиновой прокладкой, позволяющей достичь герметичности соединения. Основное достоинство хомута – быстрота устранения протечки, а основной недостаток – недолговечность полученного соединения;

Устройство для временного устранения течи трубы

использовать клеевую ленту. Специальная лента является более дешевым аналогом зажимного хомута. Применять ленту достаточно просто. Необходимо обмотать место образования течи несколькими слоями. Полученное соединение также будет весьма недолговечным;

Лента для быстрого устранения течи

• холодная сварка;
• клеевой бандаж.

Применение холодной сварки

Смеси для холодной сварки помогают быстро и качественно устранить течь трубы в максимально короткий промежуток времени. Чтобы устранить протечку, необходимо:

1. перекрыть поступление воды в трубопровод;
2. аккуратно зачистить место течи и полностью высушить остатки воды;

Подготовка трубы к наложению холодной сварки

1. отрезать небольшой кусок специального состава и размять пальцами до получения однородной смеси;

Разминание состава до однородности

1. нанести смесь на трещину в трубе ровным слоем и дать полностью застыть используемому материалу. В среднем для застывания требуется 3 – 4 часа.

Выравнивание состава на трубе

Выполнять работу требуется максимально быстро, так как при соприкосновении с воздухом состав полимизируется в короткие сроки.

Технология применения холодной сварки в различных ситуациях представлена на видео.

https://youtube.com/watch?v=Sj5uJcbv5Ak

Как сделать клеевой бандаж

Для изготовления бандажа потребуются:

• стеклоткань. Размеры ткани зависят от размеров трубы. Оптимальным считается отрез ткани по ширине в 2 – 3 раза превышающий диаметр трубы, а по длине, позволяющий обмотать трубу 5 – 6 раз;
• двухкомпонентный клей;
• растворитель.

Сделать клеевой бандаж можно по следующей схеме:

1. труба очищается от загрязнений растворителем, ацетоном или иными аналогичными составами;
2. стеклоткань пропитывается клеем и наматывается в несколько слоев на поврежденный участок трубы;
3. ожидается полное высыхание полученного соединения.

Устранение протечки при помощи клеевого бандажа

При устранении течи трубы любым из приведенных методов необходимо четко соблюдать технику безопасности по работе с трубами и дополнительными материалами.

Фланцевое соединение труб

Основным его преимуществом перед предыдущим методом соединения является легкость демонтажа конструкции, если понадобится ремонт или профилактика водосточной системы. Для крепежа труб из этих двух материалов применяются различные фланцы. Их использование зависит от диаметрального размера трубы:

• до 300 мм применяются свободные фланцы;
• до 200 мм – фланцы с конусным буртом;
• универсальным вариантом выступает фигурный фланец.

Самую максимальную прочность может обеспечить прямой бурт фланца, выполненный с конусным переходом.

Перед проведением сантехнических работ нужно удостовериться в качестве купленных фланцев. Они не должны иметь заусенцев и наплывов, поскольку малейший дефект таких изделий может повредить пластиковое изделие и привести к протечкам.

Инструкция по соединению металлической и пластиковой трубы посредством фланцев:

1. Подготовка стального изделия. Труба обрезается ровно по линии врезки, ее края должны быть без изъянов.
2. Применение фланца. Его нужно надеть на отрезанный конец трубы. Чтобы обеспечить герметичность стыка, нужно заранее подготовить резиновую прокладку. Ее параметры должны примерно соответствовать линии среза. Они не должны намного превышать параметры соединяемой трубы. Допустимая разница размеров составляет 10 мм.
3. Соединение элементов узла. Предварительно надетый фланец с прокладкой стыкуется с другим фланцем, расположенным на пластиковой трубе, и закрепляется по бокам болтами. Крепеж следует производить равномерно и аккуратно (без резких движений и усилий).

Кроме быстрого и простого монтажа, этот вид соединения не требует наличия специального оборудования, может понадобиться только резак и гаечный ключ. Ошибки при монтаже исключены, поэтому такая стыковка труб обладает высокой надежностью.

Виды фитингов

В процессе эксплуатации трубопроводные системы меняют направление движения, разветвляются, заглушаются, присоединяют какие-то устройства или изменяют диаметр. Все эти задачи решаются с помощью сборочных элементов. Каждая такая деталь, в зависимости от назначения, имеет свою форму.

Виды фитингов:

1. Отводы. Изменяют направление движения на 45, 90 или 120 градусов.
2. Муфты. Соединяют две трубы одного диаметра.
3. Заглушки. Закрывают тупиковый конец.
4. Тройники, Крестовины. Применяются для создания ответвлений.
5. Штуцеры. Предназначены для присоединения гибкого шланга.

Для монтажа трубопроводов разных диаметров используются переходные муфты. Элементы, соединяющие отрезки труб с одинаковыми отверстиями, называются прямыми.

Обзор фитингов для металлопластиковой системы

Для подготовки к работе важно разрезать трубы на участки, необходимой длины, при этом все разрезы нужно выполнять строго под прямым углом. Если в процессе резки труба деформировалась, ее необходимо выровнять калибром (он же поможет снять внутреннюю фаску)

Для соединения металлопластиковых труб разных категорий в единую конструкцию применяются соединительные элементы — фитинги, различающиеся по конструкции, размеру и методам крепления

Для монтажа конструкции применяются различные виды крепежа, остановимся на них отдельно.

Вариант #1: цанговые

Цанговые фитинги, состоящие из корпуса, обжимного кольца, резиновой прокладки, имеют разъемную конструкцию, поэтому применять их можно несколько раз. Резьба деталей позволяет совмещать их с бытовыми приборами.

Для подсоединения соединительных элементов на трубу нужно надеть последовательно гайку и кольцо. Полученную конструкцию вставить в фитинг, затянуть гайку. Чтобы труба легче проходила в соединительный элемент, ее желательно смочить.

Вариант #2: компрессионные

Широко используемые для соединения труб детали, которые можно назваться условно-разъемными

Перед монтажом важно убедиться в наличии уплотнительных колец и прокладок-диэлектриков, которые должны находиться на хвостовике детали

Компрессионные фитинги широко используются при устройстве металлопластиковых конструкций. Они позволяют легко создавать соединения без применения специальных инструментов

Для подсоединения на торец трубы надевается гайка и обжимное кольцо (если оно имеет форму конуса, то процесс осуществляется с более узкой стороны детали). После этого хвостовик вставляется в трубу (для этого нужно приложить некоторое усилие), при этом в целях уплотнения деталь покрывается паклей, льном, герметиком.

Следующим этапом на корпус фитинга надевается и закручивается накидная гайка. Делать это удобно при помощи двух ключей: одним из них фиксируется деталь, другим – затягивается гайка.

Этот способ достаточно легок и не требует использования спецтехники, однако его нежелательно применять для скрытых разводок, поскольку при нем требуется проверка подсоединения.

Вариант #3: пуш-фитинги

Удобные соединительные элементы, для крепежа которых не нужны специнструменты. Для монтажа достаточно вставить изделие в соединительную деталь, при этом в смотровом окошечке должен быть виден конец трубы.

Сразу же по завершению монтажа, благодаря включенной струе воды, клин фитинга проталкивается вперед, образуя зажим, препятствующий протечке.

Этот метод позволяет быстро и легко создать необходимую конструкцию, обеспечив качественные долговечные соединения. Практически единственным недостатком пуш-фитингов является их высокая стоимость.

Вариант #4: пресс-фитинги

Данные элементы применяются для создания неразъемных соединений при помощи пресс-клещей или подобных приспособлений.

Пресс-фитинги создают герметичные долговечные соединения, однако их можно использовать только один раз. Кроме того, для работы с подобными элементами потребуются пресс-клещи

Для подсоединения нужно откалибровать деталь, сняв с нее феску, после чего на нее надевается гильза и вставляется фитинг. Гильза захватывается пресс-клещами, после чего путем сведения рукоятки деталь крепко зажимается.

Такой элемент можно использовать только раз, однако смонтированные с его помощью крепежи достаточно герметичны и надежны, благодаря чему они подходят для скрытых разводок.

Монтаж труб из разных видов материалов

Для соединения элементов, один из которых сделан из металла, а второй — из металлопластика, предназначены особые фитинги, один торец которого оснащен резьбой, а второй – раструбом.

Для монтажа металлическую трубу нужно нарезать резьбой, обмотать паклей, смазать мылом либо силиконом, а затем рукой накинуть фитинг. После того как второй его конец подсоединяется к пластиковому элементу, резьба закручивается полностью при помощи ключа.

Ассортимент фитингов разной формы

Для удобства монтажа соединительные элементы могут иметь разную форму. Наиболее часто встречаются:

• переходники для соединения труб с различным диаметром;
• тройники, обеспечивающие ответвления от центральной трубы;
• уголки для изменения направления потока;
• водорозетки (установочные колена);
• крестовины, позволяющие организовать различные направления потока для 4-х труб.

Особую конфигурацию (муфты, треугольники, тройники) могут иметь пресс-фитинги.

Виды крепления

Существует два варианта соединения – при помощи пресс фитингов и компрессионных креплений. Помимо этого также, в зависимости от использующихся крепежей, бывает такое соединение пресс фитингами:

1. При помощи муфт;
2. Надвижных фитингов.

У каждого варианта есть свои достоинства и недостатки. Компрессионный метод можно использовать без специальных инструментов, он позволяет обеспечить прочное разъемное соединение. Это очень удобно, если потребуется после установки перенести или прочистить систему в определённом месте. Но в этом заключается и основной недостаток способа – из-за того, что насадка снимается, со временем в месте стыка может образоваться протечка.

Фото — металлопластиковая труба с компрессионной деталью

Пресс фитинги устанавливаются при помощи специального инструмента для обработки коммуникаций – прессом. К достоинствам можно отнести прочность и долговечность установки. Не требуется дополнительный монтаж прокладок или других уплотнителей, что повышает износостойкость системы. В то же время, при таком соединении обеспечивается неразъемное крепление. При необходимости не будет возможности раскрутить трубу, придется разрезать коммуникацию.
